Встроенный MCU 2.4G SDIO WiFi модуль Hi3861L для передачи видео с низкой мощностьюn

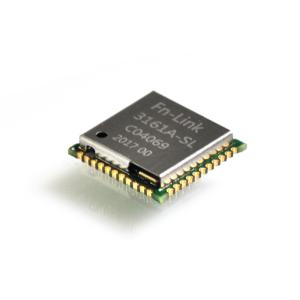

О 3161A-SL 2.4G SDIO WLAN модуль
3161A-SL - это высокоинтегрированный 2,4 ГГц Wi-Fi модуль, поддерживающий IEEE 802.11b/g/n
поддерживает стандартную полосу пропускания 20 МГц и 5 МГц/10 МГц
узкая пропускная способность и обеспечивает скорость физического слоя до 72,2 Мбит/с.
Основные технологии
Ортогональное мультиплексирование частотного деления -OFDM
Прямая последовательность распределения спектра - DSSS
Дополнительный код-CCK
Особенности
Работают в диапазоне частот ISM (2,4 ГГц)
Максимальная скорость 72,2 Мбит/с@HT20 MCS7
Интерфейс SDIO для Wi-Fi
Низкое рассеивание энергии
Высокая мощность передачи
Высокая чувствительность приема
PHY, поддерживающий IEEE 802.11b/g/n
MAC, поддерживающий IEEE802.11 d/e/h/i/k/v/w
Интегрированный модуль 32K часов
WFA WPA, WFA WPA2 персональный и WPS2.0 для Wi-Fi
Встроенная 352 КБ SRAM и 288 КБ ROM
Главный чипсет Встроенный 32-разрядный MCU и 2 МБ флэш-памяти
Рекомендуемый операционный рейтинг
| |
Минуты
|
Тип
|
Макс
|
Единица
|
|
Температура окружающей среды
|
-40
|
25 |
85 |
Deg.C
|
| ВКК |
2.3 |
3.3 |
3.6 |
V |
| VDDIO |
- |
1.8В/3.3В
|
- |
V |
|
Потребление энергии
|
|
VCC = 3.3V ((Единица: mA)
|
|
Режим сна
|
5uA
|
|
Испытание пропускной способности TX
(2.4G HT20)
|
365 |
|
Испытание пропускной способности RX
(2.4G HT20)
|
53 |
Примечание: рекомендуемый диапазон ввода мощности в 3.3В
Контур булавки
