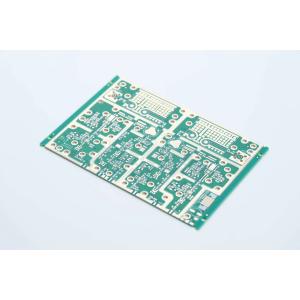

2OZ 3OZ PCBA SMT Производитель One Stop PCB Assembly
Номер модели:Индивидуальные печатные платы
Место происхождения:Китай
Количество минимального заказа:10
Условия оплаты:T/T, западное соединение
Способность поставки:10000pcs/Month
Срок поставки:7-15days
контакт
Add to Cart
Проверенные Поставщика
Shenzhen Hongkong China
Адрес:
1607B Прибрежное строительство Восточный блок Наншанский район Шэньчжэнь Китай 518000
последний раз поставщика входа:
в рамках 28 .
Информация о продукте
Профиль Компании
Информация о продукте
Сборка печатных плат (печатных плат) и производитель SMT в одном месте
Спецификация
| Технические характеристики печатной платы | |
| Заказанное Количество | 1-500 000 |
| Слой | 1,2,4,6,до 22 слоев |
| Материал | FR-4, стеклоэпоксидная смола, FR4 High Tg, соответствует Rohs, алюминий, Rogers и т. д. |
| тип печатной платы | Жесткий, гибкий, жестко-гибкий |
| Форма | Любая форма: прямоугольная, круглая, прорезная, вырезная, сложная, неправильная и т. Д. |
| Макс. размеры печатной платы | 20 дюймов*20 дюймов или 500 мм*500 мм |
| Толщина | 0,4~4,0 мм |
| Допуск по толщине | ± 10% |
| Толщина меди | 1/2 унции 1 унция 2 унции 3 унции |
| Допуск по толщине меди | ± 0,25 унции |
| Чистота поверхности | HASL, Nickle, Imm Gold, Imm Tin, Imm Silver, OSP и т. Д. |
| Паяльная маска | Зеленый, красный, белый, желтый, синий, черный и т. Д. |
| Шелкография | Белый, желтый, черный или негатив и т. д. |
| Минимальная ширина линии шелкографии | 0,006 дюйма или 0,15 мм |
| Минимальный диаметр отверстия | 0,01 дюйма, 0,25 мм или 10 мил |
| Мин. трасса/пробел | 0,075 мм или 3 мил |
| резка печатных плат | Сдвиг, V-балка, табуляция |
| Паяльная маска | Зеленый, красный, белый, желтый, синий, черный и т. Д. |
| Шелкография | Белый, желтый, черный или негатив и т. д. |
| Минимальная ширина линии шелкографии | 0,006 дюйма или 0,15 мм |
| Минимальный диаметр отверстия | 0,01 дюйма, 0,25 мм или 10 мил |
| Мин. трасса/пробел | 0,075 мм или 3 мил |
| резка печатных плат | Сдвиг, V-балка, табуляция |
Возможности сборки печатных плат | ||
| Пункт | Технический параметр | |
| Соединение SMT Мин.Космос | 0201мм | |
| Пространство QFP | Шаг 0,3 мм | |
| Мин.Упаковка | 0201 | |
| Мин.Размер | 2*2 дюйма (50*50 мм) | |
| Максимум.Размер | 14*22 дюйма (350*550 мм) | |
| Точность размещения | ±0,01 мм | |
| Точность размещения | КФП, СОП, ПЛКК, БГА | |
| Возможность размещения | 0805, 0603, 0402, 0201 | |
| Время выполнения печатной платы (рабочие дни) Обычно | |||||
| Односторонний, Двусторонний | 4 слоя | 6 слой | Более 8 слоев | ИЧР | |
| Время выполнения образца (обычное) | 5-6 | 6-7 | 7-8 | 10-12 | 10-12 |
| Время выполнения образца (быстрее) | 48-72 часа | 5 | 6 | 6-7 | 12 |
| Время выполнения массового производства | 7-9 | 10-12 | 13-15 | 16 | 20 |
| Время сборки печатной платы | |||||
| Время выполнения образца | PCB Fab+Подготовка компонентов +PCBA=15 рабочих дней | ||||
| Время выполнения массового производства | PCB Fab+Подготовка компонентов +PCBA=21рабочий день | ||||
Картинки:
Требование цитаты:
*Gerber-файл голой печатной платы.
* Спецификация материалов для сборки.
* Чтобы сократить время выполнения, пожалуйста, сообщите нам, есть ли какие-либо приемлемые замены компонентов.
*Руководство по тестированию и приспособления для тестирования, если необходимо.
