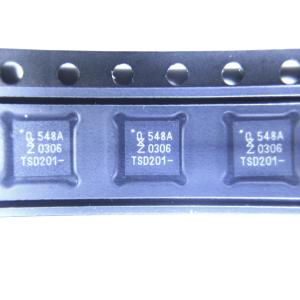

Канал ICs 8CH I2C 8 переключателя мощности PCA9548ABS Multiplexe

PCA9548ABS, переключатель ICs 8CH I2C SWTCH W/REST 118 мультиплексоров

переключатель 8-канала I2C-bus с возвратом

Особенности и преимущества

• двухнаправленные переводя переключатели 1 of-8

• Я логика интерфейса 2C-bus; совместимый со стандартами SMBus

• Активный НИЗКИЙ переустановленный входной сигнал

• 3 штыря адреса позволяющ до 8 приборам на I2C-bus

• Выбор канала через I2C-bus, в любой комбинации

• Включение питания со всеми каналами переключателя отсеивало

• Низкие переключатели Рон

• Позволяет переводу уровня напряжения тока между 1,8 v, 2,5 v, 3,3 v и 5 автобусами v

• Отсутствие небольшого затруднения на включении питания

• Поддерживает горячий ввод

• Низкое резервное течение

• Работая ряд напряжения тока электропитания 2,3 v к 5,5 v

• 6 терпимых входных сигналов v

• 0 Hz к 400 КГц тактовой частоты

• Предохранение от ESD превышает 2000 v HBM в JESD22-A114 и 1000 v CDM в JESD22-C101

• Испытывать захвата сделан к JEDEC стандартному JESD78 которое превышает 100 мам

• 3 пакета предложили: SO24, TSSOP24, и HVQFN24

Общее описание

PCA9548A восьмиштырьковый двухнаправленный переводя переключатель контролируемый через I2C-bus. Пара в верхней части потока SCL/SDA дует вне к 8 идущим дальше по потоку парам, или каналам. Все индивидуальные каналы канала или сочетания из SCx/SDx могут быть выбраны, определенный содержанием programmable регистра контроля.

Активный НИЗКИЙ переустановленный входной сигнал позволяет PCA9548A взять от ситуации где одно из идущего дальше по потоку I2C-buses вставлено в НИЗКОМ государстве. Вытягивать ПЕРЕУСТАНОВЛЕННЫЙ штырь НИЗКО переустановит машину государства I2C-bus и причиняет все каналы быть отсеиванным как делает внутренняя функция возврата включения питания.

Ворота пропуска переключателей построены таким которые штырь VDD можно использовать для того чтобы ограничивать максимальное высокое напряжение которое будет проведено PCA9548A. Это позволяет пользе различных напряжений тока автобуса на каждой паре, так, что 1,8 v или 2,5 v или 3,3 части v смогут связывать с 5 частями v без любой дополнительной защиты. Внешние pull-up резисторы вытянуть автобус до пожеланного уровня напряжения тока для каждого канала. Все штыри I/O 6 v терпимых.
