Доска PCB основания одиночная, который встали на сторону FPC Polyimide гибкая с золотом погружения
Номер модели:BIC-251.V1.0
Место происхождения:Китай
Количество минимального заказа:1pcs
Условия оплаты:T/T
Возможность поставки:5000pcs в месяц
Срок поставки:8-9 рабочих дней
контакт
Add to Cart
Проверенные Поставщика
Shenzhen Guangdong China
Адрес:
6-11C Shidai Jingyuan, Fuyong, Baoan, Шэньчжэнь, Гуандун, Китай 518103
последний раз поставщика входа:
в рамках 1 .
Информация о продукте
Профиль Компании
Информация о продукте

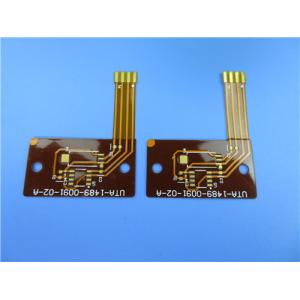

Одиночный встала на сторону гибкая напечатанная цепь (FPC) построенная на Polyimide с золотом погружения
(FPC выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Общее описание
Это тип гибкой напечатанной цепи для применения шлемофона Bluetooth. Одиночный, который встали на сторону слой FPC на 0.15mm толстом. Низкопробный ламинат от Shengyi. Он изготовлял согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. Укрепление Polyimide приложено на вводя части.
Параметр и технические спецификации
| РАЗМЕР PCB | 45 x 33mm=1PCS |
| ТИП ДОСКИ | |
| Количество слоев | Одиночный, который встали на сторону PCB |
| Поверхностные компоненты держателя | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
| Через компоненты отверстия | нет |
| STACKUP СЛОЯ | медь ------- 35um (1oz) |
| Polyimide 0.1mm | |
| ТЕХНОЛОГИЯ | |
| Минимальные трассировка и космос: | 12mil/12mil |
| Минимальные/максимальные отверстия: | 2.5mm |
| Количество различных отверстий: | 1 |
| Количество буровых скважин: | 2 |
| Количество филированных слотов: | 0 |
| Количество внутренних вырезов: | 0 |
| Управление импеданса | НЕТ |
| МАТЕРИАЛ ДОСКИ | |
| Стеклянная эпоксидная смола: | Polyimide 0.1mm, FPC |
| Окончательная фольга внешняя: | 1oz |
| Окончательная фольга внутренняя: | 0oz |
| Окончательная высота PCB: | 0.1mm ±0.05 |
| ПОКРЫВАТЬ И ПОКРЫВАТЬ | |
| Поверхностный финиш | Electroless никель над золотом погружения (ENIG) (1 никель µ» сверх 100» µ) |
| Припаяйте маску для того чтобы примениться к: | ВЕРХНЯЯ ЧАСТЬ |
| Цвет маски припоя: | Желтый, Coverlay |
| Тип маски припоя: | LPSM |
| CONTOUR/CUTTING | Отрезок лазера |
| МАРКИРОВКА | |
| Сторона компонентного сказания | ВЕРХНЯЯ ЧАСТЬ |
| Цвет компонентного сказания | Белый, IJR-4000 MW300, Taiyo поставило. |
| Имя или логотип изготовителя: | Отмеченный на доске в проводнике и leged СВОБОДНОЙ ОБЛАСТИ |
| ЧЕРЕЗ | Никакие покрыли через отверстие (NPTH) |
| ОЦЕНКА FLAMIBILITY | Утверждение MIN. UL 94-V0. |
| ДОПУСК РАЗМЕРА | |
| Размер плана: | 0,0059" (0.15mm) |
| Плакировка доски: | 0,0030" (0.076mm) |
| Допуск сверла: | 0,002" (0.05mm) |
| ТЕСТ | Пересылка электрического теста 100% прежняя |
| ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ | файл электронной почты, Gerber RS-274-X, PCBDOC etc |
| ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА | Всемирно, глобально. |
Особенности и преимущества
1. Превосходная гибкость
2. Уменьшение тома
3. Сокращение веса
4. Последовательность собрания
5. Увеличенная надежность
6. Управляемость электрического дизайна параметра
7. Припаянный конец может быть всеми
8. Материальный optionality
9. Низкая цена
10. Непрерывность обработки
11. Отсутствие образца количества и низкой цены минимального заказа.
12. Больше чем 18 лет опыта
Применения
Тонкопленочный переключатель, доска гибкого трубопровода батареи мобильного телефона, доска медицинской кнопочной панели мягкая
Процесс производства
Графическое представление диаграммы, который одно-встали на сторону гибкого PCB показано как ниже.
Краткое введение FPC
Гибкая плата с печатным монтажом (FPC) названа «мягкая доска». В индустрии, FPC плата с печатным монтажом сделанная гибкого изолируя субстрата (главным образом polyimide или полиэстровая пленка), который имеет много преимуществ что твердые платы с печатным монтажом не имеют. Например, его можно свободно согнуть, обветренный, сложенный. Том электронных продуктов может значительно быть уменьшен путем использование FPC, которое соответствующее для развития электронных продуктов в направлении высокой плотности, миниатюризации и высокой надежности. Поэтому, FPC широко было использовано в космическом, войсках, мобильной телефонной связи, ноутбуке, периферийных устройствах компьютера, PDA, цифровой фотокамере и других полях или продуктах.
FPC также имеет преимущества хорошего тепловыделения, solderability, легкой установки и низкой цены.
Гибкая плата с печатным монтажом имеет один слой, 2 слоя и разнослоистой доску. Основное вещество ламинат polyimide одетый. Этот вид материала имеет сопротивление высокой жары и хорошую сохранность формы. Конечный продукт через отжимать с покрывая фильмом который имеет и механическую защиту и хорошую электрическую изоляцию. Поверхностные и внутренние проводники двухсторонних и разнослоистых плат с печатным монтажом металлизированы для того чтобы осуществить электрическое соединение внутренних и наружных слоев.
Функцию гибкой монтажной платы можно разделить в 4 вида, а именно, водит линию, напечатанную цепь, соединитель и многофункциональную интегрированную систему, который покрывают компьютер, систему периферийного устройства компьютера вспомогательную, электроприбор домочадца потребителя и автомобиль, etc.
Больше дисплеев одиночного, который встали на сторону FPC
Доска PCB основания одиночная, который встали на сторону FPC Polyimide гибкая с золотом погружения
