HDF1575M P2 увидело Bandpass фильтр

1. Особенности

·Фильтр ПИЛЫ для GPS.

·Высокие стабильность и надежность с хорошей работой и никакой регулировкой.

·Узкие и острые характеристики диапазона пропуска.

·Низкая вносимая потеря и глубокая амортизация диапазона стопа для взаимодействия.

·Малопотертый фильтр ПИЛЫ для GPS.

2. ЭЛЕКТРИЧЕСКАЯ СПЕЦИФИКАЦИЯ

характеристики 2-1.Electrical

НА 25℃±5℃

частота откликов 2-2.Typical

5. ЭКОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

5-1 выдержка высокой температуры

Подвергните прибор к +85℃ на 16 часов. После этого отпуск фильтр в условия комнаты

на 24 часа до измерения. Оно выполнит спецификации в 2-2.

5-2 выдержка низкой температуры

Подвергните прибор к -40℃ на 16 часов. После этого отпуск прибор в условия комнаты

на 24 часа до измерения. Оно выполнит спецификации в 2-2.

5-3 задействовать температуры

Подвергните прибор к низкой температуре -40℃ на 30 минут. Следование максимумом

температура +85℃ на 30 минут. После этого отпуск прибор в условия комнаты

на 24 часа до измерения. Оно соотвествует спецификациям в 2-2.

5-4 сопротивление для того чтобы припаять жару

1, immerge ванна припоя на 260℃ на sec 10

2, утюг на 370℃ на sec 3)

5-5 Solderability)

Погрузите терминалы в воду прибора в ванну припоя на 245℃ ±5℃ для 5s, больше чем

зону 95% паяя пусковой площадки необходимо покрыть с новым припоем. Она встретит

спецификации в 2-2

5-6 паять Reflow

Образец будет пропущен через печь reflow с условием показанным внутри

вышеуказанный профиль на 1 время.

Образец будет храниться на стандартных атмосферических условиях для 1h, после чего

измерение будет сделано. Доска для испытаний будет 1,6 mm толста. Основное вещество будет

эпоксидная смола стеклянной ткани низкопробная.

5-7 механический удар

Падайте прибор случайно на конкретный пол от высоты 1m 3 раза. прибор

выполнит спецификации в 2-2.

5-8 вибрация

Подвергните прибор к вибрации на 1 час по каждому в осях x, y и z с амплитудой

1,5 mm на 10 до 55 Hz. Прибор выполнит спецификации в 2-2.

6. ПРИМЕЧАНИЕ

6,1 статическое напряжение тока

Статическое напряжение тока между нагрузкой сигнала & землей может причинить &destruction ухудшения качества

компонент. Пожалуйста избегите статического напряжения тока.

6,2 ультразвуковая чистка

Ультразвуковая вибрация может причинить ухудшение качества & разрушение компонента. Пожалуйста

избегите ультразвуковой чистки

6,3 паять

Только руководства компонента могут быть solded. Пожалуйста избегите припаять другую часть

компонент.

7. Упаковка

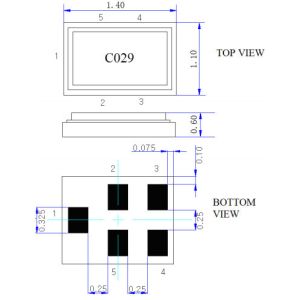

7,1 размеры

(1) лента несущей: Диаграмма 1

(2) вьюрок: Диаграмма 2

(3) продукт будет упакован как следует быть поврежденным во время транспорта и хранения.

7,2 наматывая количество

3000 ПК/φ 178mm вьюрка

10000 ПК/φ 259mm вьюрка

7,3 связывать структуру тесьмой

(1) лента будет обветрена вокруг вьюрка в направлении показанном ниже.

(2) ярлык

(3) часть руководителя и вакантные спецификации положения.
