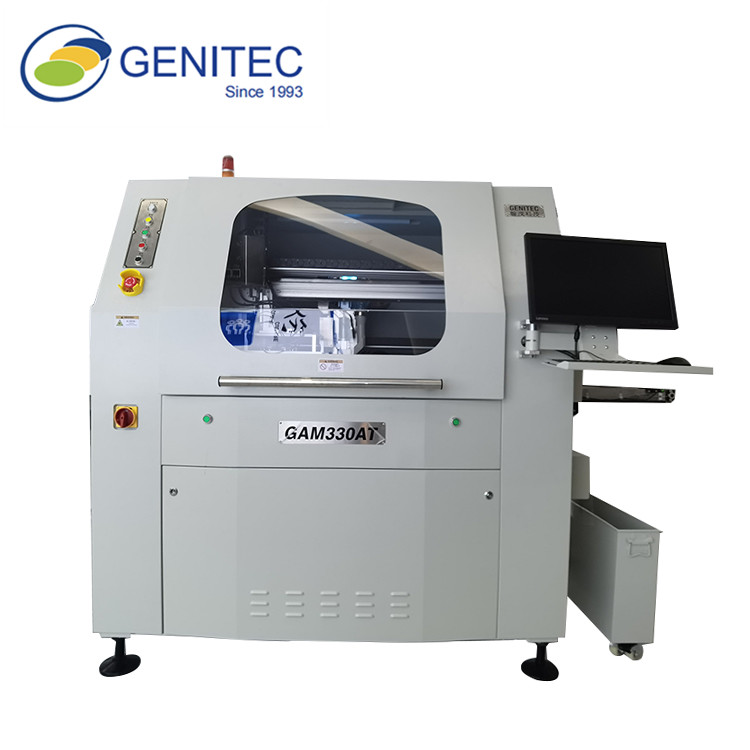

Разделитель PCB автомата для резки PCB сборочного конвейера Genitec встроенный автоматический для SMT GAM330AT
Линия автоматическая машина SMT разделителя PCB автомата для резки PCB для небольшой размером с панели GAM330AT PCB
ОСОБЕННОСТИ:
- Оборудованный с высокоскоростной системой выравнивания зрения CCD
во всей серии продуктов для увеличения
точность в вырезывании и эффективность в деятельности.
- Используйте высокоскоростной шпиндель с небольшим режа стрессом
точно для того чтобы отрезать PCB любой формы.
- Обеспечьте двойные worktables. Пока одно использовано для резать,
другое можно использовать для нагружать
увеличить эффективность продукции.
- Запатентованный сборник пыли с малошумным и высокой
эффективностью. Легкий для того чтобы очистить и поддержать.
- операционная система Windows и оконная панель интерфейса.
Безопасный, стабилизированный, легкий для того чтобы выучить и
работать.
Спецификация:
| ДЕТАЛИ | GAM330AT |
| Действительная режа область | 350*300mm |
| Резать функцию | Tweening, который нужно выровняться, L-форма, форма U-, круг, дуга |
| Отростчатая таблица | Двойные таблицы |
| Точность повторения | ±0.01mm |
| Резать точность | ≦±0.05mm |
| Метод загрузки | Доставка следа |
| Разгружать метод | Доставка пояса или доставка следа |
| Шпиндель скорости | MAX60,000RPM |
| Метод изменения инструмента | Автоматический |
| Запрограммируйте уча режим | Интуитивное преподавательство входным сигналом изображения цвета CCD |
| Обнаружение инструмента | Да |
| Резать скорость | 1-100mm/s |
| Размер филируя инструмента | ∅0.8-3.0mm |
| Пневматическое требование к давления | 0.6MPa, 160L/min |
| Сборник пыли | TS300L |
| Размеры машины (W*D*H) | 2105*1662*1716mm |
| Напряжение тока/требование к электической мощности | Одиночная фаза AC220V 50/60HZ 4KW |
| Вес | 800KG |
ПРИМЕНЕНИЕ:
- Оборудованный с высокой эффективной зрени-помогать системой
выравнивания положения с высокоскоростной камерой CCD
во всей серии продукта. Особенно конструированный для процесса
высокоточных и высоко-продукции PCB вырезывания.
- Соответствующий для де-обшивая панелями размером с небольш PCB
для сотового телефона, цифровой фотокамеры, прибора GPS, и PDA,
etc.
- Может выбрать или стандартное приспособление или подгонянное
приспособление для PCB резать для того чтобы помочь увеличить том
продукции.
- Обеспечьте двойные worktables так, что устанавливать и резать PCB
можно выполнить одновременно для того чтобы уменьшить время
ожидания.
Панель деятельности
Интерфейс деятельности ясен, дружелюбен, и прост. Легкий для того чтобы выучить и начать быстро.
Детали Functionca ясны и хорошо классифицированы. Очень легкий для того чтобы установить parmeter для miling инструмента и приспособления.
Procide 4 уровня управления утверждения согласно ряду работы потребителя.
„Окно истории“ может показать исторические reccords деятельности.
Интерфейс параметра функции
Дружественный интерфейс деятельности делает установку параметров весьма легкий.
Двойной модуль чашек всасывания вакуума для переносить
Модуль чашек всасывания изменения в мае к модулю gripper основанному на требовании потребителя (опционном).
Модуль чашек всасывания приобретения в мае дополнительный с наценкой. Легкий для изменения производственной линии.
Нагружая механизм
Нагружая система использует противостатическую ленту транспортера.
Рельс можно автоматически отрегулировать для приспособления ширины нагруженной доски.
Модуль загрузки и переносить может высосать PCB и положить PCB на приспособление для резать.
Разгружать механизм
Скомплектуйте вверх приспособление содержа законченный край продукта и доски амортизатором вакуума.
Unload закончил продукт на транспортере и положенный край доски в танке рассыпки.
3 варианта разгружать доски (некоторые требуют дополнительной платы):
(1) руководство комплектует вверх;
(2) разгрузите к соединенному транспортеру;
(3) разгрузите к соединенной машине теста.
Филируя обнаружение инструмента
Снабдите возможность обнаруживать сломленный/упал/обратило филируя инструмент для автоматическ-изменения.
