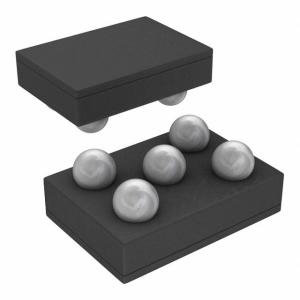

Регулятор напряжения тока IC CMOS регулятора силы LP3995ITLX-2.8/NOPB с активным выключением. 5-DSBGA -40 до 125

Регулятор напряжения тока IC CMOS регулятора силы LP3995ITLX-2.8/NOPB с активным выключением. 5-DSBGA -40 до 125

Особенности 1

• Ряд входного сигнала: 2,5 v до 6 v

• Точное напряжение тока выхода: ±75 mV/2%

• Типичное отключение с 150 мамами нагружает: 60 mV

• Виртуально нул спокойных течений выведенный из строя

• Низкий шум напряжения тока выхода

• Конюшня с 1 конденсатором выхода μF

• Течение выхода: 150 мам

• Быстрое Turnon: 30 μs (типичных)

• Быстрое выключение: 175 μs (типичных)

• Конюшня с керамическим конденсатором

• Контролируемая логика позволяет

• Быстрое Turnon

• Активное отключение для быстрого выключения

• Предохранение от Термальн-перегрузки и короткого замыкания

• −40 к диапазону температур соединения +125°C для деятельности




2 применения

• Телефоны GSM портативные

• Телефонные трубки CDMA клетчатые

• Широкополосные телефонные трубки CDMA клетчатые

• Приборы Bluetooth

• Портативные приборы информации

Описание 3

Линейный регулятор LP3995 конструирован для того чтобы соотвествовать портативных использующих энергию батаре применений, обеспечивая точное напряжение тока выхода с малошумным и низким спокойным течением. Идеально одетый для приводя в действие RF и аналоговых устройств, этот прибор можно также использовать для того чтобы отвечать более общие потребностямы цепи в которых быстрое выключение необходимо.

Для использующих энергию батаре применений низкое отключение и низкий земляной ток обеспеченные прибором позволяют продолжительности жизни батареи быть увеличенным. Включите функцию управления (/Disable) позволяет системе дальше продлить продолжительность жизни батареи путем уменьшение расхода энергии до виртуально нул. Эта функция также включает активную разрядную цепь на выходе для более быстрого выключения прибора. Где быстрое выключение необходимо линейный регулятор LP3999 порекомендован. LP3995 также отличает внутренней защитой против течений короткого замыкания и overtemperature условий.

LP3995 конструировано для того чтобы быть стабилизировано с небольшими керамическими конденсаторами 1 μF. Небольшой план пакета LP3995 DSBGA с необходимыми керамическими конденсаторами может осуществить применение системы в пределах минимальной зоны доски. Представление определено для −40°C к диапазону температур +125°C.

LP3995 доступно в фиксированных напряжениях тока выхода от 1,5 v к 3,3 v, в пакетах DSBGA или WSON. Для других вариантов пакета или вариантов выход-напряжения тока, контактируйте ваш местный офис по сбыту TI.

Данные по прибора
