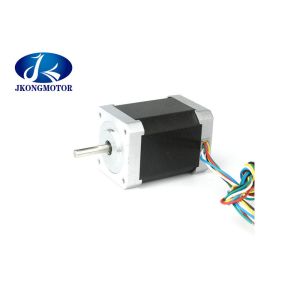

Nema 17 Stepper мотора 4.2kg.cm Stepper мотора 1,8 градусов для робота Cnc
Место происхождения:Цзянсу, Китай (материк)
Номер модели:JK42HS40-1704 17HS4401
Количество минимального заказа:3-10PCS
Упаковывая детали:с коробкой экспорта. большое количество с паллетом
Срок поставки:Для образцов, 7-15 дней/для серии, 15-25дайс
Условия оплаты:Т/Т, ПайПал, западное соединение, Л/К
контакт
Add to Cart
Сайт Участник
Changzhou Jiangsu China
Адрес:
Здание A2, индустриальная зона Hutang, Lingdao Rd, район Wujin, Changzhou, China.Zip: 213162
последний раз поставщика входа:
в рамках 26 .
Информация о продукте
Профиль Компании
Информация о продукте
4.2kg. Мотор высокого вращающего момента см Stepper 2 мотор участка Nema17 stepper для робота cnc
Stepper мотор прибор который двигает в дискретные шаги. Он имеет несколько катушек которые организованы в участки. Когда каждый участок подпитан в свою очередь, он причиняет мотор шагнуть. С stepper мотором, вы можете получить точные располагать и управление скоростью. Maily 3 метода stepper мотором можно управлять. 3 управляя пути привод полно-шага, привод полу-шага, и microstepping.
Для того чтобы выбрать свойственный stepper мотор, вам нужно такие данные как размер рамки, угол шага, вращающий момент, расклассифицировали Amp, количество руководств проводки, и etc.
Спецификация Genaral мотора cnc stepper:
Деталь | Stepper мотор |
Угол шага | 1.8° |
Повышение температуры | 80℃max |
Температура окружающей среды | -20℃~+50℃ |
Сопротивление изоляции | 100 MΩ MIN., 500VDC |
Диэлектрическая прочность | 500VAC для 1minute |
Игра вала радиальная | 0.02Max. (450g-load) |
Игра вала осевая | 0.08Max. (450g-load) |
Максимальная радиальная сила | 28N (20mm от фланца) |
Максимальная осевая сила | 10N |
Электротехнические условия мотора 42MM stepper:
Модель нет. | Угол шага | Длина мотора | Настоящий /Phase | Сопротивление /Phase | Индуктивность /Phase | Удержание вращающего момента | # руководств | Вращающий момент защелки | Инерция ротора | Масса |
| (°) | (L) mm | Ω | mH | kg.cm | Нет. | g.cm | g.cm ^2
| Kg | |
JK42HS40-0406 | 1,8 | 40 | 0,4 | 30 | 30 | 2,6 | 6 | 150 | 54 | 0,28 |
JK42HS40-1704 | 1,8 | 40 | 1,7 | 1,5 | 2,3 | 4,2 | 4 | 150 | 54 | 0,28 |
JK42HS40-1684 | 1,8 | 40 | 1,68 | 1,65 | 3,2 | 3,6 | 4 | 150 | 54 | 0,28 |
JK42HS40-1206 | 1,8 | 40 | 1,2 | 3 | 2,7 | 2,9 | 6 | 150 | 54 | 0,28 |
Примечание: продукты особенного запроса можно сделать согласно запросу клиента.
Размер: (Unit=mm)
Для того чтобы управлять stepper мотором вам обычно нужно следующее оборудование:
- Stepper мотор
- Водитель Stepper мотора
- Регулятор
- Переключая электропитание
Как выбрать stepper мотор
потребность 1.You выбрать правый stepper мотор для ваших требований к скорости и вращающего момента
Обычно NEMA8, NEMA14, NEMA17, NEMA23, NEMA34 и NEMA42.
Nema: Nema нет стандарта для электрических характеристик stepper моторов. Он просто ссылается на размер планшайбы. Например NEMA17 значит что размер рамки 42MM.
вращающий момент 2.Holding: Держа вращающий момент количество вращающего момента необходим, что двинул шаг мотора одного полный пока катушки подпитаны и ротор неподвижн. Замотка stepper мотора подпитана даже если ротор сам неподвижн. Это поддерживать нагрузку на месте пока неподвижный.
тип 3.Shaft: Вам нужно знать физическую форму этого вала мотора для того чтобы соответствовать вашему stepper мотору к шкивам, шестерням, и другим внешним соединениям как соединения вала. Несколько общих форм. Также, длине вала нужно быть рассмотренным.
Некоторые общие валы перечислены ниже:
- Круглый вал - вокруг форменного вала
- Вал «d» - «D в форме» вал который полезен для устанавливать шестерни с setscrews.
- Вал ШПОНОЧНОГО СОЕДИНЕНИЯ
- вал Руководств-винта - вал сформированный как винт, используемый для построения линейных приводов.
Расклассифицированное течение: Это ссылается на течение пика. Это полезная спецификация потому что оно позволяет вам выбрать соответствующих водителя и электропитания для вашего stepper мотора.
