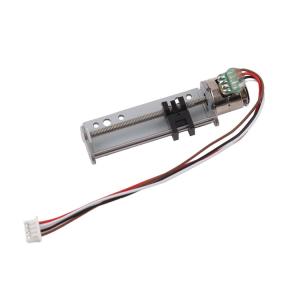

VSM1069A Easy Driver Stepper Motor 10 мм с 1,25 мм конектором RoHS

VSM1069A небольшой размер 10 мм диаметром свинцовый сдвигатель с шаговым двигателем с 1,25 мм конектором

Описание:

VSM1069A - это линейный шаговый двигатель с M2 * P0.4 свинцовым винтом и скользящим POM.

Угол шага 18 градусов, нужно 20 шагов, чтобы поворачивать точно один поворот.

Напряжение этого двигателя составляет около 120 ~ 150 граммов (1,2 ~ 1,5 Н напряжения) с подходящей частотой (300 ~ 800 ППС).

Пожалуйста, убедитесь, что нагрузка слайдера меньше тяги двигателя, иначе двигатель потеряет скорость.

Коннектор мотора Molex 51021-0400 (4*1.25mm pitch connector), этот соединитель очень часто используется.

Пожалуйста, подтвердите размер двигателя, скорость и тягу, прежде чем разместить заказ.

Параметры:

Дизайн чертежа:

Дисплей продукции:

О линейном шаговом двигателе со слайдером:

Наш двигатель-слайдер представляет собой полный комплект, включающий в себя двигатель + свинцовый винт + скобку + слайдер.

Угол шага мотора обычно составляет 18°/шаг, что означает 20 шагов на каждый поворот.

Когда двигатель вращает один поворот, слайдер перемещает один поворот.

Для свинцовых винтов с одноразовым запуском: отклонение = свинцовый откат.

Таким образом, длина шага (длина шага означает линейное движение ползунок путешествует, когда шаговой двигатель принимать точно один шаг):

Свинцовый винт свинцовый/ступени каждого вращения

Например, если ведущий винт M2 * 0.4P (0,4 мм продольной регулярный M2 ведущий винт), угол шага двигателя составляет 18°, длина шага этого двигателя составляет 0.4 мм / 20 = 0.02 мм / шаг.

Кроме того, длина свинцового винта настраиваема, и мы также должны скорректировать дизайн скобки, если вы настраиваете длину свинцового винта.

Применение шаговых двигателей:

Шаговые двигатели используются для точного управления, широко используются на медицинском оборудовании, 3D-принтере, промышленном точном управлении, оборудовании автоматизации и т. Д.

Шаговые двигатели могут использоваться в любых механизмах, требующих точного управления и вращающегося/линейного движения.

Преимущества шаговых двигателей:

Шаговый двигатель может достигать точного управления даже без замкнутого цикла кодеров / без системы обратной связи, также они не имеют электрической щетки.Таким образом, нет электромагнитных помех и электрических искр проблемыВ некоторых случаях они могут заменить постоянные моторы с щеткой / бесбрюшевые моторы.

Шаговые двигатели легко управляются с помощью водителя, и эта особенность устанавливает его важное положение в области точного управления.

1- Точное управление достижимо, программируемое

2Без электромагнитных помех и электрических искр.

3Небольшой размер.

4Разумная цена.

5Низкий уровень шума

6Долгий срок службы

Информация об упаковке и перевозке:

Образцы упаковываются в бумажную коробку.

Для массового производства продукция упакована в бумажную картошку.

Для морской перевозки (массовое производство) картонные упаковки упаковываются на поддоны.

Время доставки:

По экспрессу ((DHL/UPS/Fedex/TNT): 5 ~ 12 дней

4PX экспресс: 10 ~ 20 дней

Морская перевозка: 40 ~ 60 дней (зависит от разных стран)
