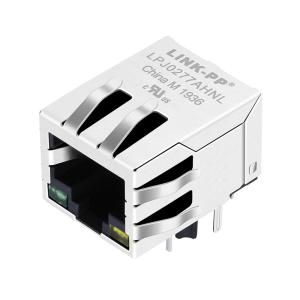

JD0-0004NL PoE PulseJack 10/100 Base-T RJ45 соединитель с светодиодом
Номер модели:JD0-0004NL (LPJ0277AHNL)
Место происхождения:Гуандун, Китай
Количество минимального заказа:50/500/1000/25K
Условия оплаты:TT, дни NET30/60/90
Способность поставкы:3000000/месяц
срок поставки:Запас
контакт
Add to Cart
Проверенные Поставщика
Huizhou Guangdong China
Адрес:
РАЙОН Huizhou 516229 КИТАЙ Zhongkai городка ChenJiang дороги Jinhu юга NO54
последний раз поставщика входа:
в рамках 39 .
Информация о продукте
Профиль Компании
Информация о продукте
JD0-0004NL 1000Base T RJ45 Описание:
Этот разъем RJ45 со встроенной магнитной системой предназначен для приложений PoE. Это модульный Ethernet-разъем с компоновкой портов 1x1 и поддерживает скорость 10/100. Этот разъем подходит для устройств, требующих поддержку PoE, таких как интеллектуальные счетчики и системы мониторинга. LPJ0277AHNL имеет конструкцию с нижним расположением контактов и оснащен светодиодными индикаторами. Он соответствует стандартам IEEE 802.3, UL, Reach, RoHs, ISO19001 и SGS. Кроме того, он совместим с Pulse JD0-0004NL и может использоваться вместо него.
JD0-0004NL (LPJ0277AHNL) Техническое описание:
Параметры разъема PoE RJ45:
| Обзор | Разъем 1x1 RJ45 со встроенной магнитной системой 10/100 Base-T для приложений PoE |
|---|---|
| Номер детали LINK-PP | LPJ0277AHNL |
| PulseНомер детали | JD0-0004NL |
| Power over Ethernet | Поддержка |
| Применения | 10/100 Base-TX |
| Цвет светодиодов L / R | Зеленый / Желтый |
| Экранирование | Экранирован с помощью EMI Finger |
| Количество портов | Один порт |
| Пол | Разъем RJ45 Female |
| Рабочая температура | 0°C до +70°C |
| Температура хранения | -40°C до +85°C |
| Ориентация | 90° Угол (Правый) |
| Экранирующие EMI контакты | Сверху и сбоку |
| Материал корпуса | Термопластик UL94 V-0 |
| Экран | Латунь |
| Покрытие экрана | Никель |
| Контакт | Медный сплав |
| Покрытие контактов | Селективное золото, минимум 6 микродюймов в области контакта |
| Auto MDX | Поддержка |
| Статус детали | Активный |
| Информация об упаковке | 50 шт./лоток, 1200 шт./коробка |
Техническое описание JD0-0004NL - Схема:
Спецификация светодиодов:
| Стандартный светодиод | Длина волны | Прямое напряжение (макс.) | TYP |
| Зеленый | 565 нм | 2.4 В | 2.2 В |
| Желтый | 590 нм | 2.5 В | 2.1 В |
Примечания к разъему JD0-0004NL PoE RJ45:
1. Предназначен для поддержки таких приложений, как SOHO (режимы ADSL), LAN-on-Motherboard (LOM), концентраторы и коммутаторы.
2. Соответствует спецификации IEEE 802.3af.
3. Неэлектрически подключенные контакты могут быть опущены. См. электрический чертеж в техническом описании.
4. Полости RJ45 соответствуют правилам и нормам FCC, ЧАСТЬ 68.
5. Температура пайки волной: 265°C Макс., 5 сек. Макс.
POE PulseJack JD0-0004NL Rj45 Power Over Ethernet Расположение контактов 10/100BT со светодиодом
Pin-to-Pin эквивалент JD0-0004NL | ||||||||||||||||||||||||||||||||
Номер детали трейдера | JD0-0004NL Совместимая спецификация |
| ||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Сделано в Китае | SM-LPJ0277AHNL | |||||||||||||||||||||||||||||||
Производитель | LINK-PP China | |||||||||||||||||||||||||||||||
Описание | Разъем PoE RJ45 | |||||||||||||||||||||||||||||||
Доступные документы | PDF/3D/Step/IGS/Цена/Cross | |||||||||||||||||||||||||||||||
Доступное количество | 200,000 шт. в месяц | |||||||||||||||||||||||||||||||
