Доска 2530 развития доски развития доски развития КК2530 ЗигБее
Продукты:
Поддержки платформы КК2530 развития, разработка приложений КК2531 ЗигБее, но не ограниченный к этому. Используя доску переходника модуля РФ, потребители могут также оценить, превращаются, демонстрируются, и другие типы продуктов КК1110 РФ. Изготовленная компания конструированная и разнообразие модулям РФ можно продемонстрировать, что на платформе превратилась.
→ раскрывает пакет, потребитель может использовать его для того чтобы испытать дальность передачи модуля РФ.
Поддержка серийных портов → двойная независимая
датчики → бортовые светлые, датчики температуры
потребитель → может быть легко расширенными изготовленными на заказ периферальс
Обзор особенности:
матрица точки ЛКД × 100 → 160, этап кода дополнительной площади для беспроводного дизайна.
→ 5 к ключу (ключу навигации кнюппеля), легкому для того чтобы работать для сохранения ИО.
→ двух проходное, ДБ9 женщина, уровень РС-232, отправляет и получает свет.
датчик температуры ДС18Б20 → цифровой, интерфейс шины 1-Вире.
резистор → фоточувствительный, потенциометр.
СИД потребителя → (красный, зеленый, голубой, желтый цвет).
поддержка для КК2530, карта → РФ 2531 серии.
расширение поддержки → определяемое пользователем периферийное.
прыгун → для того чтобы отключить бортовые периферальс.
Сила модуля РФ → зарезервированная для тестовых точек.
вспышка → 2М-боард серийная, поддержки над воздухом.
виды → 5 методов электропитания для того чтобы улучшить электрическую систему, могут легко поставить все виды случаев.
Описание оборудования:
Ресурсы оборудования включают: определяемые пользователем периферийные слоты, прыгуны, модули РФ (гнездо), взаимодействия человека и машны, датчики, сериал и электропитания.

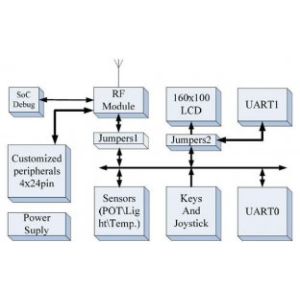

Блок-схема СмартРФ05ЭБ
Как показано в диаграмме 1, Сок Дебугер для гнезда эмулятора используемого для того чтобы соединить эмулятор (отладчик КК) и доске развития. Подгонянные периферальс для определяемых пользователем периферийных гнезд для платы расширения, итог 4 строк, эти сразу соединенные слоты и модули радиочастоты. Когда изготовленные на заказ периферальс и бортовые ресурсы, когда оба займут такое же ГПИО, через периферальс прыгуна ДЖП6 (прыгунов) бортовые будут дисконнектед.
К тому же, УАРТ1 (с регулированием потока РТС, КТС) и 4 сигнальной линии и сигнальные линии ЛКД 4 передавая по мультиплексу. По умолчанию, П14, П15, П16, П17 соединенное с ЛКД, если потребности пользователя использовать оба применение УАРТ, вас могут установить прыгуна на положение «УАРТ1».
Геометрическое собрание доски развития показано ниже:
Геометрические сборочные чертежи
Отладчик КК
Модуль КК2530
Список продукта:
1, СмартРФ05 материнская плата 2;
2, имитатор 2 отладчика КК;
3, КК2530 модуль 2;
4, кабель 2 УСБ;
5, серийный удлинительный кабель 2;
6, кабель 2 10 штырей плоский;
7, переходник силы, 2;
8, КД 1; (Содержание КОМПАКТ-ДИСКА: Исходный код стека протоколов ЗигБее2007про, образцы программы, интегрированная интегрированная среда разработки и родственное развитие средств программирования, и схемы, руководства, етк…)
