Модуль лазерного дальномера, модуль лазерного дальномера 8 км
YZT-CJ-0810А

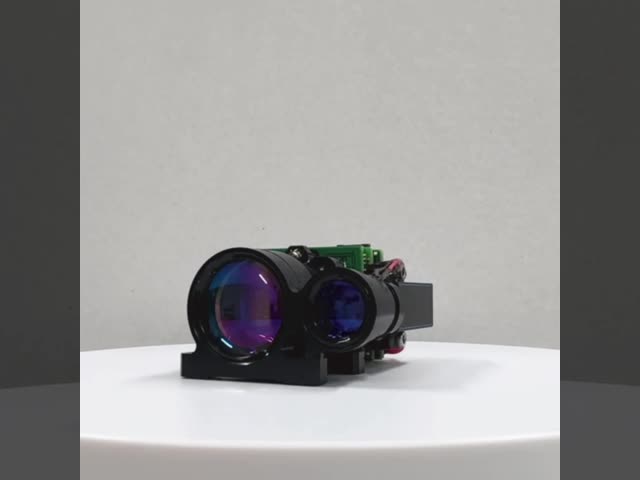

Модуль лазерного дальномера
Техническая спецификация
- Общий
YZT-CJ-0810A - модуль лазерного диапазона безопасности глаз в фотоэлектрической системе,который может обнаруживать расстояние цели и передавать измеренное расстояние на хост-компьютер через серийную связь.
Описание продукта
- Небольшие размеры и легкий вес
- Нормы безопасности человеческого глаза класса I
- Стабильная производительность и простота использования
- Предоставление услуг по настройке
- Измерение расстояния для транспортного средства (2,3*2,3 м) более 4 км
- Разработан на базе 1535nm Er: Glass Laser
- Состав структуры и индекс основных функций

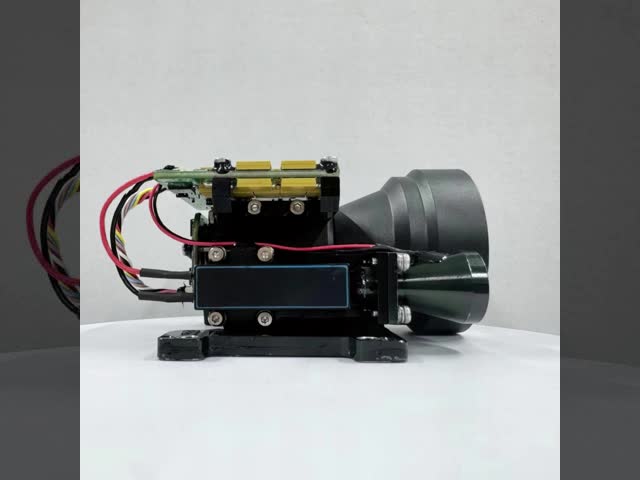

Модуль лазерного диапазона YZT-CJ-0810A состоит из лазера, оптической системы передачи, оптической системы приема и схемы управления.
2.1 Период действия
Видимость при видимых условиях не менее 12 км, диффузная рефлексантность ≥ 0.3, влажность ≤ 80%, транспортное средство (цель 2,3 м×2,3 м) на расстоянии ≥8 км.
2.2 Особенности
Основными функциями модуля лазерного диапазона являются:
a) одноразовый и непрерывный диапазоны;
b) Строб диапазона, передний и задний индикатор цели;
в) функция самоконтроля.
2.3 Производительность
- длина волны: 1535nm±5nm;
- Угол дивергенции лазера: ≤ 0,3mrad;
- Непрерывный диапазон частот: регулируемый от 1 до 10 Гц;
- "Функции", предназначенные для использования в процессе изготовления или обработки изделий, указанных в 1C002.a., 1C002.b., 1C002.c., 1C002.c., 1C002.c., 1C002.c., 1C002.c., 1C002.c., 1C002.c., 1C002.c., 1C002.c., 1C002.c., 1C002.c., 1C002.c., 1C002.c., 1C002.c., 1C002.c., 1C002.c., 1C002.c., 1C002.c., 1C002.c., 1C002.c., 1C002.c., 1C002.c., 1C002.c., 1C002.d., 1C002.c., 1C.d., 1C.d.
- Точность: ≥98%;
- Минимальный диапазон измерений: ≤ 30 м;
- Диапазон разрешения: ≤ 30 м (многоцелевая);
- Напряжение питания: DC9V ~ 16V (можно настроить);
- Масса: ≤ 120 г;
- Мощность: среднее потребление мощности ≤ 1,5 Вт (1 Гц работы), пиковое потребление мощности ≤ 5 Вт;
- Размер: ≤80mm×47mm×59mm;
- Рабочая температура: -40°C ~ +60°C;
- Температура хранения: -50°C ~ +70°C;
-
2.4 Интерфейс
Интерфейс связи: RS422, 115200 bps
Электрический интерфейс: модель интерфейса Molex-коннектор 51021-0800.
| Определение проводки розетки 8P |
| Нет, нет, нет. |
Определение |
Цвет проволоки |
Примечания |
| 1 |
RS422 RX+ |
Коричневый |
RS422 получать + |
| 2 |
RS422 RX- |
Синий |
RS422 получает - |
| 3 |
RS422 TX- |
Желтый |
Отправка RS422 - |
| 4 |
RS422 TX+ |
Лиловый |
RS422 отправка + |
| 5 |
ГНД |
Белый |
Интерфейс связи |
| 6 |
+12В |
Красный |
Электрическое питание |
| 7 |
ГНД |
Черный |
Заземление питания |
| 8 |
Сохраняется |
Пустое |
Сохраняется |
- Размер установки
3. Предупреждения по применению
- Лазер, излучаемый дальномером, составляет 1535 нм для лазера безопасности человеческого глаза, хотя это длина волны безопасности человеческого глаза, но рекомендуется не смотреть прямо на лазер;
- При регулировании параллельности оптической оси приемная линза должна быть заблокирована, иначе детектор будет поврежден из-за чрезмерного эхо.
- Измерительный модуль не герметичен и должен обеспечивать, чтобы относительная влажность окружающей среды использования составляла менее 80%, а также обеспечивать чистоту и гигиену окружающей среды,чтобы не повредить лазер.;
- Измерение дальности дальномера связано с видимостью в атмосфере и характером цели, а измерение дальности будет уменьшено в случае тумана, дождя и ветрового песка.Группы зеленых листьев, белые стены, открытый известняк и другие объекты имеют лучшую отражающую способность, что может увеличить диапазон измерений.диапазон измерений будет уменьшен.
- Строго запрещено излучать лазерные лучи на объекты с сильным отражением, такие как стекло и белые стены, в радиусе 20 метров, чтобы избежать слишком сильного эхо, что приведет к повреждению детектора APD;
- Не подключайте и не выключайте кабель в состоянии питания;
- Убедитесь, что полярное соединение питания является правильным, в противном случае оно может привести к постоянному повреждению оборудования.
