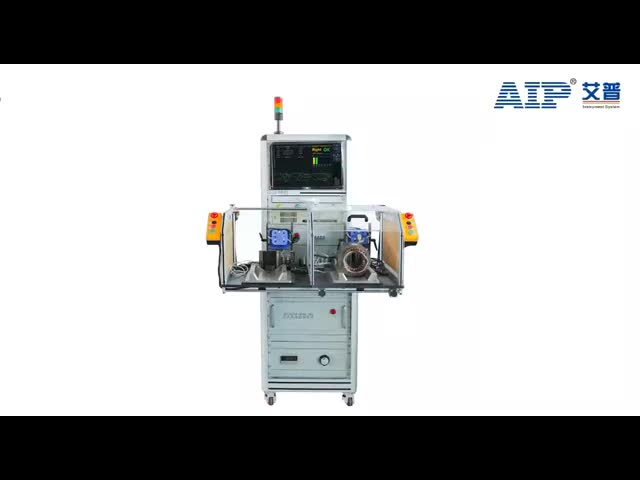

Оборудование для испытаний статора мотора смесителя кухни с 2 станциями для производственной линии
1. Детали теста: AC Hipot, сопротивление изоляции, пульсация, обматывая сопротивление, вращение, MAG
2. Приспособление: подгонянный прибор приспособления для того чтобы приспособить различный испытанный статор
3. Технические параметры
| AC Hipot: приложите высокое напряжение AC от листа кремния стального к металлическому стержню, и испытайте течение испытывая петли. |
| Точность ряда установки напряжения тока выхода |
± AC 200~3000V (2%×setting value+10V) |
| ряд нервного расстройства настоящие испытывая/точность |
± 0.10~20.00mA (2%×display value+0.05mA) |
| ряд сигнала тревоги нервного расстройства настоящий заранее ставя |
Макс: 0.10~20.00mA; Минута: 0.00~20.00mA |
| диапазон времени/разрешение теста |
0.5~999.9s 0.1s/step |
| обнаружение дуги |
1~9 (9 самый чувствительный уровень) |
| Сопротивление изоляции: приложите высокое напряжение DC между замоткой и металлическим стержнем и проверите сопротивление изоляции испытывая петли. |
| ряд/точность установки напряжения тока выхода |
± DC 500V/1000V (2%×setting value+10V) |
| ряд испытания сопротивления изоляции/точность |
1~500MΩ ≤100MΩ: ± (3%×display value+0.5MΩ); >100MΩ: ± (5%×display value+5MΩ) |
| ряд установки сигнала тревоги сопротивления изоляции |
Макс: 0~500MΩ; Минута: 1~500MΩ |
| диапазон времени/разрешение теста |
0.5~999.9s 0.1s/step |
| Пульсация: приложите высокое напряжение импульса к замоткам, и сравните диаграмму колебания с сохраненной диаграммой. |
| ряд/точность установки напряжения тока выхода |
± 500~3000V (3%×display value+8V) |
| дискретная частота |
100MHz |
| Сравнение диаграммы пульсации |
Зона, разница в зоны, корона, участок. 3 диаграммы пульсации будут показаны на интерфейсе теста |
| Сопротивление DC обматывая: метод четырехпроводного сопротивления измеряя. Приложите течение DC к замоткам и испытайте температуру и обматывая сопротивление под окружающей средой в настоящее время. Сопротивление будет преобразовано к значению под обозначенной температурой (вообще 20℃ или 25℃) автоматически. |
| измеряя ряд и точность |
компенсация влияния температуры ± 10.0mΩ~20KΩ (слова 0.3%×display value+3) может быть набором |
| диапазон времени/разрешение теста |
0.5~999s 0.1s/step |
| компенсация влияния температуры |
Да |
| зонд температуры/измеряя ряд |
DS18b20 -10.0℃~+50.0℃ |
| точность |
±0.5℃ (ряд: - 10℃~+50℃) |
4. Особенности испытывая машины статора мотора смесителя
- Время теста для 6 тестов взятия около 8 во-вторых в итоге.
- Поддержка для того чтобы соединить MES (изготовляя система исполнения)
- Проверки данных можно сохранить в испытывая машине и экспортировать в формате Excel через привод USB внезапный.
- Испытывая машина приходит с RS232, RS485, порт МОЖЕТ, локальных сетей и USB.
- Легкий для того чтобы работать и поддерживать с дизайном упрощенным и доской.
5. Изображение испытывая машины статора (задняя сторона)
