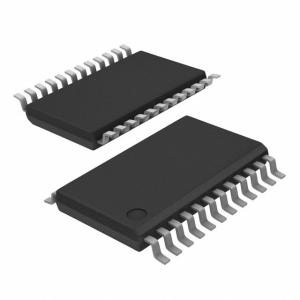

Детандеры удаленное шестнадцатиразрядное I2C I/O IC интерфейса PCA9555PWR PCA9555RGER UART & I/O SMBus детандер

Детандеры удаленное шестнадцатиразрядное I2C I/O IC интерфейса PCA9555PWR PCA9555RGER UART & I/O SMBus детандер

Особенности 1

• Низкое Положение боевой готовности-настоящее потребление 1 μA максимального

• I2C к детандеру параллельной гавани

• Выход прерывания Открыт-стока Активн-низкий

• терпимые порты I/O 5-V

• Совместимый с большинств микроконтроллерами

• автобус 400-kHz быстрый I2C

• Адрес адресом оборудования 3 прикалывает для пользы до 8 приборов

• Регистр заворота полярности

• Запертые на задвижку выходы с сильнотоковой возможностью привода для сразу управляя СИД

• Представление захвата превышает 100 мам согласно с JESD 78, класс II

• Предохранение от ESD превышает JESD 22

  • – модель Человеческ-тела 2000-V (A114-A)

  • – модель машины 200-V (A115-A)

  • – модель Поручать-прибора 1000-V (C101)

2 применения

• Серверы

• Маршрутизаторы (оборудование переключения телекоммуникаций)

• Персональные компьютеры

• Личная электроника

• Оборудование промышленной автоматизации

• Продукты с GPIO-ограниченными процессорами

Описание 3

Этот шестнадцатиразрядный детандер I/O для 2-линии двухнаправленного автобуса (I2C) конструирован для 2.3-V к деятельности 5.5-V VCC. Он обеспечивает общецелевое удаленное расширение I/O для большинств семей микроконтроллера через интерфейс I2C [серийные часы (SCL), серийные данные (SDA)].

PCA9555 состоит из 8-разрядной конфигурации 2 (выбор входного сигнала или выхода), порта входного сигнала, порта выввода, и регистров заворота полярности (активной высокой или активной низкой деятельности). На силе дальше, I/Os установлены как входные сигналы. Мастер системы может включить I/Os как или входные сигналы или выходы путем запись в биты конфигурации I/O. Данные для каждых входного сигнала или выхода сдержаны в соответствуя регистре входного сигнала или выхода. Полярность регистра порта входного сигнала можно перевернуть с регистром заворота полярности. Все регистры могут быть прочитаны мастером системы.

Данные по прибора
