Доска 2009 развития Фундуйно Дуэмиланове для Ардуйно основала на АТмега328
Описание:

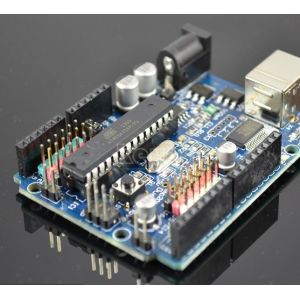

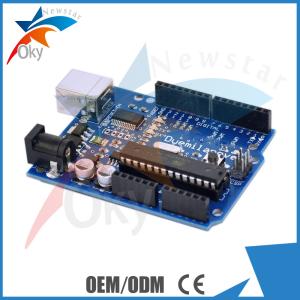

Доска Ардуйно Дуэмиланове доска микроконтроллера основанная на АТмега328. Оно имеет 14 цифровых штыря вход-выхода (чего 6 можно использовать по мере того как выходы ПВМ), 6 вводов аналога, кварцевый осциллятор 16 МХз, соединение УСБ, джак силы, заголовок ИКСП, и кнопку сброса. Оно содержит все необходимо для того чтобы поддержать микроконтроллер; просто соедините его с компьютером с кабелем УСБ или приведите его в действие с переходником АК-к-ДК или батареей для того чтобы получить начатым.
Спецификации:
|
Микроконтроллер
|
АТмега328п
|
|
Рабочий потенциал
|
5В
|
|
(Порекомендованный) ввод напряжения
|
6-11В
|
|
Штыри И/О цифров
|
14 (чего 6 обеспечивают выведенное наружу ПВМ)
|
|
Штыри ввода аналога
|
6
|
|
Течение ДК в Пин И/О
|
40 мам
|
|
Течение ДК для Пин 3.3В
|
300 мам
|
|
Флэш-память
|
32 КБ чего 2КБ используемое боотлоадер
|
|
СРАМ
|
2 КБ
|
|
ЭЭПРОМ
|
1 КБ
|
|
Тактовая частота
|
16 МХз
|
Процедура по протеста теста
/*
Цепь:
* штырь ЛКД РС к цифровому штырю 8
* ЛКД включает штырь к цифровому штырю 9
* штырь ЛКД Д4 к цифровому штырю 4
* штырь ЛКД Д5 к цифровому штырю 5
* штырь ЛКД Д6 к цифровому штырю 6
* штырь ЛКД Д7 к цифровому штырю 7
* штырь ЛКД БЛ к цифровому штырю 10
* КЛЮЧЕВОЙ штырь к штырю 0 аналогл
*
#инклуде
Жидкокристаллический лькд (8, 13, 9, 4, 5, 6, 7);
сгорите мсгс [5] [16] = {«правое ключевое ОК»,
«Вверх по ключевому ОК»,
«Вниз ключевое ОК»,
«Левое ключевое ОК»,
«Отборное ключевое ОК»};
инт адк_кей_вал [5] = {50, 200, 400, 600, 800};
инт НУМ_КЭИС = 5;
адк_кей_ин инт;
инт кей=-1;
инт олдкей=-1;
пустая установка ()
{
лькд.клеар ();
лькд.бегин (16, 2);
лькд.сетКурсор (0,0);
лькд.принт («испытание ключа АДК»);
}
пустая петля ()
{
адк_кей_ин = аналогРеад (0); //прочитало значение от датчика
ключ = гет_кей (адк_кей_ин); новообращенный //в ключевую прессу
если (ключ! = олдкей) //если кейпресс обнаружены
{
задержка (50); ожидание //на время дебоунсе
адк_кей_ин = аналогРеад (0); //прочитало значение от датчика
ключ = гет_кей (адк_кей_ин); новообращенный //в ключевую прессу
если (ключ! = олдкей)
{
лькд.сетКурсор (0, 1);
олдкей = ключ;
если (ключ >=0) {, то
лькд.принт (мсгс [ключ]);
}
}
}
задержка (100);
}
Значение АДК новообращенного //к ключевому номеру
гет_кей инт (неподписанный иньпут инт)
{
инт к;
для (к = 0; к < NUM_KEYS="">
{
если (входной сигнал < adc_key_val="">
{, то
возвращенный к;
}
}
если (>= НУМ_КЭИС к) к = -1; //отсутствие действительного отжатого ключа
возвращенный к;
}
Конкурентное преимущество:
1.Конвениент & дружелюбное обслуживание клиента
2. Низкие цены направляют от поставщиков фабрики
3. быстрая доставка по всему миру.
4. высококачественный с глобальными стандартами.
5. гарантия фабрики 3 год
6. путь и оплата доставки сейфа
