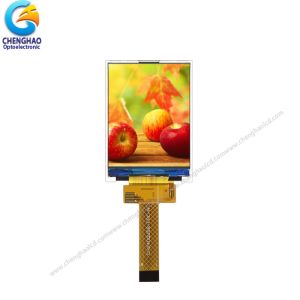

2.4 дюймовый ЖК-дисплей Модуль 240*320 SPI 18 Pin Tft 2.4 дисплей
1Спецификация 2,4-дюймового ЖК-дисплея
| Модуль No. | CH240QV58A |
|
Тип ЖК
|
2.4 "TFT |
|
Пиксели LCD
|
240*320 точек |
|
Режим отображения
|
TN / Трансмиссия / Обычно белый
|
|
Направление просмотра
|
6:00 |
|
Интерфейс
|
ППИ |
|
Рабочая температура
|
-20 ~ +70°C
|
|
Температура хранения
|
-30 ~ +80°C
|
2. Описание 2,4-дюймового модуля ЖК-дисплея
CH240QV58A - это стандартная модель LCD-дисплея от компании Chenghao,является цветоактивным матричным тонкопленочным транзистором (TFT) с жидкокристаллическим дисплеем (LCD), который использует аморфный кремний TFT в качестве коммутационного устройстваОн состоит из цветного LCD-панеля, подсветки, Driver IC и FPC.
ТFT LCD-панель имеет диагонально измеренную активную площадь отображения 2,4 ′′ (вертикальный экран) с разрешением 240 * 320 точек.ST7789V, установленный на стекле, используется в качестве управляющего IC для этого цветного модуля LCD-дисплея и взаимодействует с другими компонентами через FPC для взаимосвязи. Вводя RGB сигналы в ST7735, этот дисплей может отображать 262k/65K цвета. Поддерживается 4-line_8bit SPI интерфейс. Кроме того, FPC также может быть настроен в соответствии с требованиями клиента,например, изменение структуры подсветки и FPC, определение интерфейса и т.д.
Соответствует требованиям RoHS и не содержит галогенов.
3. Рисунки на 240x320 тфт LCD экране
Примечания:
(1) Тип дисплея: 2,4-дюймовый TFT
(2) Направление обзора: ВСЕ
(4) Режим поляризатора:Передача / Обычно
(5) Рабочая температура: -20 ~ 70 °C
(6) Хранение при температуре: -30 ~ 80 °C
(7) Толерантность к разметке: ±0.20
(8) Защита: ROHS
4Детали LCD панели 240x320 тфт
* Название ЖК-дисплея: 2,4 дюймовый ЖК-дисплей 240*320 SPI 18 Pin Tft 2.4 дисплей
* Часть No.:CH240QV58A
* Размер: 2,5 см
* Поддержка сенсорной панели Тип: CTP/RTP
* Тип дисплея: 2,4" TFT
* Цвета дисплея: 262K/65K
* Разрешение (пикселей): 240 ((RGB) x 320
* Направление обзора: 6:00
*Цвет Пикселя расположение: RGB вертикальная полоса
*Синяя шкала направление инверсии: 12 часов
* ИК драйвера: ST7789V
* Режим отображения:TN / Трансмиссия / Обычно белый
* Размер модуля:42.72 ((W)×60.26 ((H)×2.3(T) мм
* Активная зона:36.72 ((W)×48.96 ((H) мм
* Пункт пич:0.153 (W)×0.153 (H) мм
* Светимость: 300 cd/m2
* Контраст: 500:1
* Тип интерфейса:4-линейный_8битный SPI
* Номер пин: 18pin
* Заднее освещение:Белый светодиод
*Рабочая температура: -20 ~ +70
* Температура хранения: -30 ~ +80°C
