50 пин TFT LCD Капацитивный сенсорный экран Белый светодиод 24-битный Rgb Inter
- лицо и I2c CTP панель
| Модель No. | CH700WV02A-CT |
| Тип модуля | 7"TFT + CTP |
| Режим отображения | TN/Transmissive/Обычно белый |
| Тип CTP | G+G |
| Количество точек | 800*3 ((RGB) *480 |
| Направление просмотра | 12 часов. |
| Направление инверсии серой шкалы | В шесть часов. |
| Размер модуля | 180.0(W) * 119.0(H) * 7.4 ((T) мм |
| Активная зона TFT | 154.08 ((W) * 85.92 ((H) мм |
| TFT Dot пич | 0.1926 ((W) * 0.1790 ((H) мм |
| Интерфейс | TFT: 24-разрядный RGB CTP:I2C |
| Тип заднего освещения | Белый светодиод |
| Просветление | 200cd/м2 |
ChengHao Дисплейная модель CH700WV02A-CT представляет собой цветный активный матричный тонкопленочный транзистор (TFT)
жидкокристаллический дисплей (LCD), который использует аморфный кремний TFT в качестве переключателя.
состоит из ТФТ ЖК-панели, управляющего IC, высокояркостного заднего освещения, емкостного сенсорного
панель и FPC.
Этот TFT LCD имеет 7,0 (16: 9) дюймов диагонально измеренной активной области отображения с WVGA (800
горизонтальной на 480 вертикальных пикселей) разрешения.
Драйвер, используемый в этом проекте, - это Himax и может отображать 16M цветов на 24-битный RGB сигнал.
Драйвер установлен на стекло и взаимосвязь через FPC, включая компоненты
Поддержка интерфейса RGB.
Кроме того, FPC также может быть настроен в соответствии с требованиями клиента, например, модификация
структура фонариков и CTP, определение интерфейсов и т.д.
Соответствует требованиям RoHS и не содержит галогенов.
| Тип модуля | Область отображения | Режим отображения |
| 1.44 дюйма | 250,50 * 26,50 мм | Обычно белый IPS, передающий |
| 1.44 дюйма | 250,50 * 26,50 мм | Обычно белый TN, передающий |
| 1.50 дюймов | 290,76 * 22,32 мм | Обычно черный IPS, передающий |
| 1.54 дюйма | 27.72 * 27.72 мм | Обычно черный IPS, передающий |
| 1.54 дюйма | 270,74 * 27,74 мм | Обычно черный IPS, передающий |
| 10,77 дюйма | 280,03 * 35,04 мм | Обычно белый TN, передающий |
| 1.80 дюймов | 280,03 * 35,04 мм | Обычно белый TN, передающий |
| 20,00 дюйма | 300,60 * 40,80 мм | Обычно белый TN, передающий |
| 2.10 дюймов | Круговая площадь отображения | Обычно белый IPS, передающий |
| 2.31 дюйм | 460,75 * 35,06 мм | Обычно белый TN, передающий |
| 2.40 дюймов | 360,72 * 48,96 мм | Обычно белый TN, передающий |
| 2.40 дюймов | 360,72 * 48,96 мм | Обычно белый IPS, передающий |
| 2.80 дюймов | 430,20 * 57,60 мм | Обычно белый TN, передающий |
| 2.80 дюймов | 430,20 * 57,60 мм | Обычно белый IPS, передающий |
| 30,00 дюйма | 360,72 * 65,28 мм | Обычно черный IPS, передающий |
| 320 дюймов. | 480,60 * 64,80 мм | Обычно белый TN, передающий |
| 3.50 дюймов | 700,08 * 52,56 мм | Обычно белый TN, передающий |
| 3.50 дюймов | 700,08 * 52,56 мм | Обычно черный IPS, передающий |

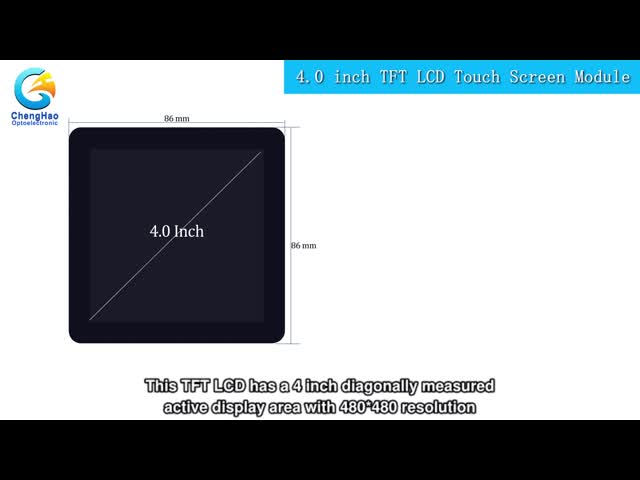

| 40,00 дюйма | 510,84 * 86,4 мм | Обычно черный IPS, передающий |
| 40,00 дюйма | 710,86 * 70,18 мм | Обычно черный IPS, передающий |
| 4.30 дюймов | 950,04 * 53,86 мм | Обычно белый TN, передающий |
| 4.30 дюймов | 950,04 * 53,86 мм | Обычно черный IPS, передающий |
| 50,00 дюйма | 1100,88 * 62,83 мм | Обычно белый TN, передающий |
| 50,00 дюйма | 1080,00 * 64,8 0 мм | Обычно черный IPS, передающий |
| 5.50 дюймов | 680,04 * 120,96 мм | Обычно черный IPS, передающий |
| 60,00 дюйма | 74.52 * 132,48 мм | Обычно черный IPS, передающий |
| 70,00 дюйма | 1540,08 * 85,92 мм | Обычно белый TN, передающий |
| 70,00 дюйма | 153.6 * 90 мм | Обычно белый TN, передающий |
| 70,00 дюйма | 1540,21 мм * 85,92 мм | Обычно черный IPS, передающий |
| 80,00 дюйма | 1070,64 * 172,22 мм | Обычно черный IPS, передающий |
| 90,00 дюйма | 196.61 * 114,15 мм | Обычно белый TN, передающий |
| 10.1 дюйм | 135.36 * 216,58 мм | Обычно черный IPS, передающий |
